邯郸手动试压泵组装步骤
点击图片查看原图
产品: 浏览次数:87邯郸手动试压泵组装步骤
品牌: 鸿源
单价: 面议
最小起订量:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
有效期至: 长期有效
最后更新: 2022-08-15 11:18
  询价
详细信息

河北饶阳鸿源机械有限公司,为您介绍胶管试压泵的使用方法以及应用范围,让您的选择不再出现问题!

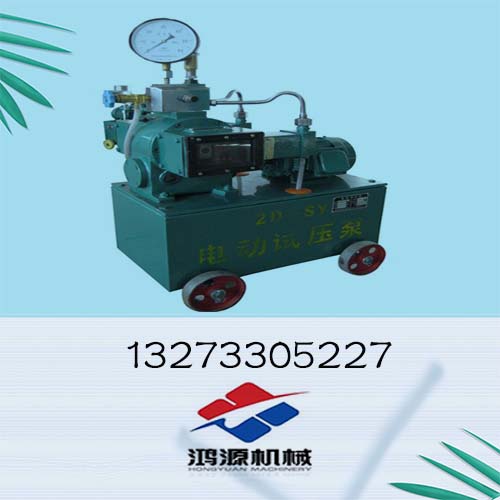

       胶管试压泵,由水箱、减速机、集水体、安全阀、水缸等组成。 胶管试压泵采用直接连接,安装在减速箱上。通过蜗杆与蜗轮传动,减速比为1:40。 在蜗轮的两端装有偏心、滑块、导体,导体的两侧水平方向分别固定着一个柱塞,柱塞装入水缸,然后将水缸平行固定在减速箱两侧,当电动机起动后由蜗杆与蜗轮传动,使偏心旋转带动滑块在导体内上下滑动,将圆周运动改变为往复运动,达到由导体带动柱塞,使各水缸内的工作容积不断发生变化的目的。 当柱塞为吸入行程时,由于水缸的工作容积增大,造成部分真空,水箱内的水通过滤网、进水管、进水阀而进入水缸内。当柱塞为排出行程时,进水阀因自重而自动关闭,排水阀被顶开,水经过连接管,稳压阀、汇集于集水体、气瓶, 后被输送到受试压容器内。集水体侧面有出水口,是连接被试压容器的通口,顶部安装气瓶,气瓶顶部装压力表。集水体内部装有稳压阀,安全阀在稳压阀下部,如果压力超过工作压力,安全阀自动打开,排水经聚氯乙烯管回到水箱,保证压力稳定。

(一)压力自控打压泵准备工作
 1、检查泵减速箱内润滑油油面高度,使其保持在油标的油线上。
 2、检查水箱内所用介质清洁与否,切忌使用含泥沙污水,以免堵塞管路,磨损柱塞副和阀系。
 3、检查各连接部位和压紧螺栓是否坚固。
 4、检查电路绝缘及安全情况。
